輻射雜散（簡稱RSE）是指當移動臺與非輻射性純阻負載相連接或者在接收機狀態時，由移動臺產生或放大的通過移動臺機殼、電源、控制設備、音頻各電纜輻射的工作頻率外上的發射。在目前的國際標準中“輻射雜散”基本都將其劃分在了射頻項目（RF）里面，而國內標準（以YD1032為典型）則將其劃分在電磁兼容（EMC）的測試內容內。

相信接觸過無線發射產品認證的朋友都對輻射雜散比較了解，也許還會帶點感情色彩認為這個項目比較討厭，因為無論是在做國內或國際認證中，任何的無線發射產品都逃不掉此項測試要求。從設計及整改角度來講，對工程人員來說輻射雜散的整改也是其較為頭痛的工作內容之一，尤其針對高功率發射產品，如2G，3G設備跟是如此。

一、核心基礎信息

二、醫療器械測試關鍵要點

1. 工況模擬:EUT 運行最惡劣工況(最大負載、無線功能開啟),連接真實臨床配件(傳感器、數據線),確保結果貼近實際使用場景。

2. 全頻段覆蓋:除 30MHz–1GHz 基礎頻段,需重點覆蓋 1GHz–6GHz(含無線模塊頻段),避免高頻雜散干擾醫用通信系統。

3. 多場景適配:按醫院、家庭等不同使用場所,遵循 YY 0505 分級限值,保障臨床使用安全。

4. 抗擾關聯評估:結合電磁抗擾度測試,確保設備既不對外干擾,也能抵御外界電磁信號影響。

三、與常規輻射發射測試(RE)的區別

四、測試流程與關鍵步驟

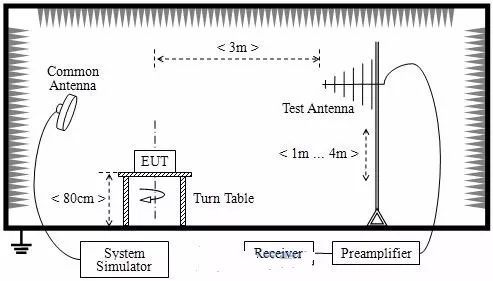

1. 暗室布置:EUT 置于轉臺(3m/10m 測試距離),接收天線按高度掃描(1–4m),轉臺旋轉 360° 覆蓋全方向。

2. 預掃描:寬頻段快速掃描,定位潛在雜散頻點,設置頻譜儀 RBW(100kHz<1GHz,1MHz>1GHz)。

3. 精測驗證:對預掃描頻點零跨度細測,記錄峰值 / 準峰值,與標準限值比對。

4. 數據處理:軟件計算 EIRP / 場強,生成報告,判斷是否合格。

5. 五、可能引起輻射雜散騷擾的原因(發射機):

6. 由于輻射雜散是通過無線空間傳播出去的,因此可能輻射干擾的點是多種多樣的。但主要可歸納為:天線端口,射頻模塊,電源線,射頻模塊附近元器件等。

7. 六、如何查找輻射雜散騷擾產生的原因

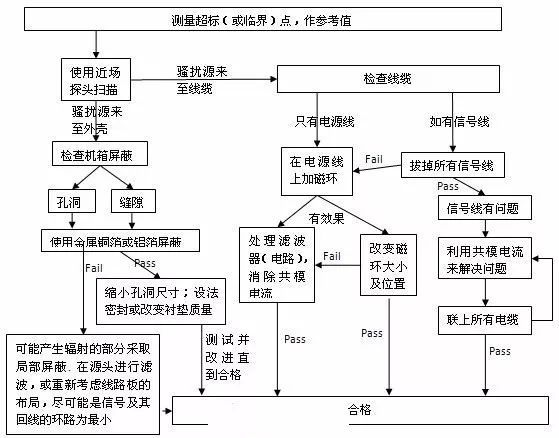

8. 一般來講,大多數情況下都是可以通過排除法來查找輻射產生的原因(尤其是對設備不是很了解的情況)。具體分析過程如下表流程所示:

10.

13.

七、常見整改方向

1. 屏蔽強化:對高頻模塊(如無線、電源)屏蔽封裝,優化機殼接地,降低輻射泄漏。

2. 濾波優化:電源 / 信號端口加 EMI 濾波器、共模扼流圈,抑制雜散信號傳導路徑。

3. 線纜處理:使用屏蔽線纜并可靠接地,關鍵線纜加磁環,減少輻射耦合。

4. PCB 設計:增加接地層面積,優化高頻走線,降低電路自身雜散信號產生。
