電壓跌落測試是電磁兼容(EMC)抗擾度測試的核心項目,主要模擬電網電壓瞬時跌落、中斷或電壓漸變的工況,驗證電子電氣設備在供電電壓異常波動時,能否保持正常工作或平穩恢復,不會出現功能中斷、性能下降或損壞的情況。對于醫療器械而言,這項測試直接關系到臨床使用的安全性和可靠性,是產品獲取 CE、NMPA 等認證的必測項。

一、電壓跌落測試核心基礎信息

（1）電壓跌落測試項目:電壓暫降和短時中斷

（2）電壓跌落測試參考標準:IEC61000-4-11:2004

（3）電壓跌落測試主要測試設備:試驗信號發生器

 限值:

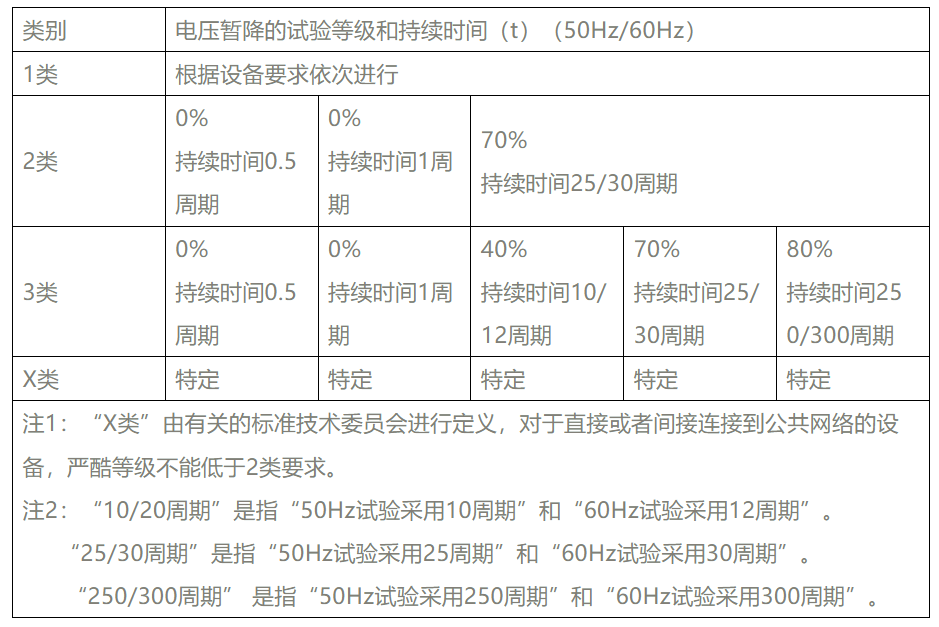

 表1電壓暫降試驗優先采用的試驗等級和持續時間

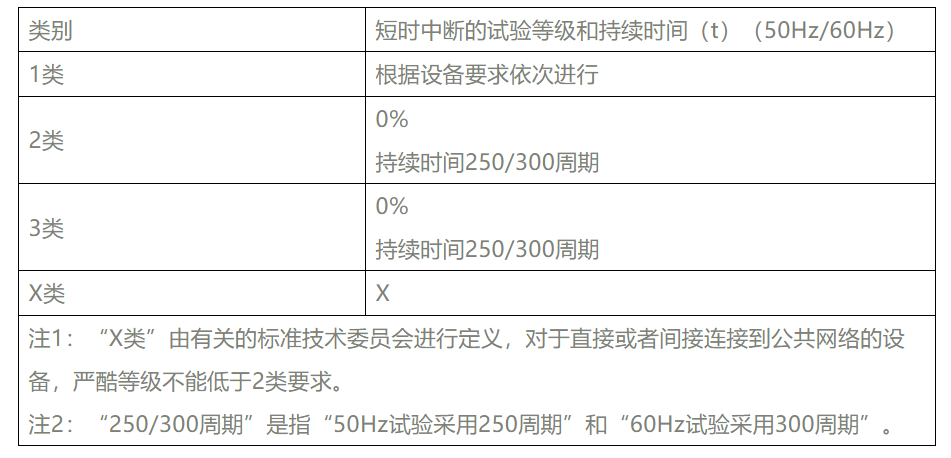

       表 2 短時中斷試驗優先采用的試驗等級和持續時間

 注1:“X類”由有關的標準技術委員會進行定義,對于直接或者間接連接到公共網絡的設備,嚴酷等級不能低于2類要求。

 注2:“250/300周期”是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。

 第1類:適用于受保護的供電電源,其兼容水平低于公用供電系統。它涉及到對電源騷擾很敏感的設備(例如。實驗室的儀器、某些自動控制和保護設備及計算機等)的使用。(安裝在第1類環境中的設備要求有保護裝置如不間斷電源UPS、濾波器或浪涌抑制器等。)

 第2類:一般適用于商用環境的公共耦合點PCC和工業環境的內部耦合點IPC。該類的兼容水平與公用供電系統的相同。因此涉及用于公用系統的元件也適用于這類工業環境。

 第3類:僅適用于工業環境中的IPC。該類某些騷擾現象的兼容水平要高于第2類。在連接有下列設備時應認為是這類環境:a.大部分負荷經換流器供電;b.有焊接設備;c.頻繁啟動的大型電動機;d.變化迅速的負荷。

二、醫療器械測試關鍵要點

1. 工況模擬需貼合臨床場景測試時,醫療器械需運行在最嚴酷的工作狀態:如呼吸機開啟最大通氣量、監護儀接入多參數模塊、輸液泵設置最高流速,同時連接真實的臨床配件(如傳感器、管路),確保測試結果反映設備實際使用中的抗擾能力。

2. 分級測試滿足不同使用環境按照 YY 0505 標準,根據醫療器械使用場所(如普通病房、重癥監護室、手術室)劃分抗擾度等級,等級越高,對電壓跌落的耐受要求越嚴格。例如手術室設備需耐受更頻繁、更長時間的電壓跌落。

3. 重點關注設備的恢復性能不同于其他抗擾度測試,電壓跌落測試不僅要驗證設備在電壓異常時 “不失效”,更要確認電壓恢復后,設備能自動恢復正常工作,且不會丟失關鍵數據(如患者的監護數據、治療參數)。

三、測試流程與關鍵步驟

1. 設備連接與準備

• 將電壓跌落發生器接入 EUT 的供電回路,模擬電網電壓輸入;

• EUT 連接額定負載或模擬負載,設置為典型工作模式;

• 用示波器監測 EUT 輸入電壓和輸出性能參數(如輸出功率、信號穩定性)。

2. 測試執行

• 按照標準等級設定跌落電壓幅值(如跌落至額定電壓的 50%、0%)、持續時間(如 10ms、200ms)和重復次數;

• 依次施加不同等級的電壓跌落干擾,觀察并記錄 EUT 的工作狀態。

3. 結果判定

• A 級(合格):設備功能正常,無性能下降,無需人工干預即可恢復;

• B 級(可接受):功能暫時中斷,但電壓恢復后自動恢復,無數據丟失;

• C 級(不合格):設備功能失效、數據丟失或需要人工重啟。

四、常見整改方向

若設備在測試中出現功能異常,可從以下方面優化:

1. 電源電路優化

• 加裝不間斷電源(UPS) 或儲能電容,在電壓跌落時為設備提供短時供電;

• 優化電源穩壓電路,提升電源模塊的抗電壓波動能力。

2. 軟件邏輯改進

• 增加電壓異常檢測程序,當檢測到電壓跌落時,自動保存關鍵數據并進入低功耗保護模式;

• 設計故障自恢復算法,電壓恢復后自動重啟關鍵功能模塊。

3. 冗余設計

• 對關鍵醫療設備采用雙電源冗余供電方案,當一路電源出現電壓跌落時,另一路電源無縫切換。
