一、IEC 61000-6-2:2016標準基本信息

• ◆  標準名稱: 電磁兼容性(EMC) - 第6-2部分:通用標準 - 工業環境中的抗擾度

• ◆  標準號: IEC 61000-6-2:2016

• ◆  發布機構: 國際電工委員會

• ◆  發布日期: 2016年

• ◆  實施狀態: 已被新版替代。目前最新版為 IEC 61000-6-2:2023。但在特定過渡期內,2016版可能仍被某些地區或項目接受。

• ◆  標準性質: 國際標準

• ◆  標準類型: 通用抗擾度標準

二、IEC 61000-6-2:2016適用范圍與關鍵內容

• ■  適用范圍:

• ◆  本標準適用于旨在在工業環境中使用的電氣和電子設備。

• ◆  它適用于沒有專用產品標準或產品類標準的設備。如果存在專用產品標準(如針對測量和控制設備的IEC 61326),則應優先采用專用標準。

• ◆  典型應用環境:工業廠房、發電站、變電站、中大型工廠車間等存在嚴重電磁騷擾的場所。

• ■  關鍵內容概述:

• ◆  本標準是一個通用抗擾度標準,它只規定了設備對電磁騷擾的抗擾度要求,而不包含發射要求。

• ◆  其核心目標是確保設備在嚴酷的工業電磁環境中能夠持續穩定、可靠地運行,不會因外部的電磁騷擾而出現性能下降、功能失效或損壞。其規定的抗擾度試驗等級通常遠高于居住、商業和輕工業環境的標準。

三、IEC 61000-6-2:2016配套與引用標準

• ■  配套標準:

• ◆  IEC 61000-6-4: 通用發射標準 - 工業環境。此標準與-6-2配套使用,共同構成工業環境設備完整的EMC要求(抗擾度+發射)。

• ◆  專用產品標準: 如IEC 61326(測量、控制和實驗室設備),當設備有專用標準時,不適用本標準。

• ■  引用標準:

• ◆  IEC 61000-4-2: 靜電放電抗擾度試驗

• ◆  IEC 61000-4-3: 射頻電磁場輻射抗擾度試驗

• ◆  IEC 61000-4-4: 電快速瞬變脈沖群抗擾度試驗

• ◆  IEC 61000-4-5: 浪涌抗擾度試驗

• ◆  IEC 61000-4-6: 對射頻場感應的傳導騷擾抗擾度

• ◆  IEC 61000-4-8: 工頻磁場抗擾度試驗

• ◆  IEC 61000-4-11: 電壓暫降、短時中斷和電壓變化的抗擾度試驗

• ◆  本標準本身是一個框架,其具體測試方法和技術要求引用了 IEC 61000-4系列 基礎標準。例如:

四、IEC 61000-6-2:2016主要技術內容與要求

1、抗擾度試驗要求(高等級):

• ◎  靜電放電: 模擬操作人員對設備的放電。

• ◎  射頻電磁場輻射: 模擬工業環境中的無線電臺、對講機等干擾。

• ◎  工頻磁場: 模擬由大電流母線、變壓器等產生的強磁場。

• ◎  電快速瞬變脈沖群: 模擬由繼電器、接觸器、斷路器動作產生的頻繁瞬態干擾。這是工業環境中最典型、最常見的干擾。

• ◎  浪涌: 模擬由雷擊或大型開關操作在電網中引起的高能量過電壓。

• ◎  傳導騷擾: 模擬射頻干擾通過電源線或信號線耦合到設備。

• ◎  電壓暫降和短時中斷: 模擬電網中因大負載啟動或故障導致的短時電壓?jiǎn)栴}。

• ◎  標準規定了設備需要承受的一系列電磁騷擾現象及其較高的測試等級,以應對工業環境的嚴酷性:

2、性能判據:

• ◎  判據A: 試驗期間和之后,正常性能無任何衰減。(通常對關鍵功能要求)

• ◎  判據B: 試驗期間性能暫時衰減或功能喪失,但可自行恢復。

• ◎  判據C: 功能暫時喪失,需操作者干預(如重啟)才能恢復。

• ◎  標準定義了設備在抗擾度試驗期間和之后允許的性能等級:

• ◎  制造商需根據設備在工業應用中的重要性,為其定義合適的、通常更為嚴格的性能判據。

五、IEC 61000-6-2:2016重要性及應用

• ■  重要性:

• ◆  全球市場準入的基礎: 對于在工業環境中使用且沒有專用EMC產品標準的設備,符合IEC 61000-6-2是滿足歐盟(CE標志)等許多地區電磁兼容指令中抗擾度要求的基本途徑。

• ◆  保障工業自動化與過程控制的可靠性: 高抗擾度是保證PLC、驅動器、傳感器、控制系統等在復雜工業電磁環境中不誤動、不失效的前提,直接關系到生產安全、效率和質量。

• ◆  為工業設備制造商提供高標準的設計目標: 為確保設備在真實工業環境中的魯棒性提供了統一的、高要求的測試規范。

• ■  應用場景:

• ◆  “沒有專用EMC標準”的各類工業電氣電子設備的抗擾度測試與符合性聲明。例如:某些類型的工業電源、專用控制器、未涵蓋在其他標準中的工藝設備等。

• ◆  第三方檢測機構進行EMC符合性評估的依據。

• ◆  系統集成商和最終用戶評估設備能否在特定工業場合穩定運行的參考。

六、IEC 61000-6-2:2016實施中的注意事項

1、版本有效性: 請注意,IEC 61000-6-2:2016 已被 2023年版替代。在新產品設計和認證時,應優先考慮使用最新版本。需確認目標市場接受哪個版本。

2、優先適用原則: 必須首先確認您的產品是否存在專用的產品EMC標準。如果存在,必須使用專用標準。

3、環境界定: 正確判斷產品是否用于“工業環境”。如果用于居住、商業或輕工業環境,則應適用抗擾度等級較低的 IEC 61000-6-1。

4、完整EMC符合性: 僅滿足IEC 61000-6-2的抗擾度要求是不夠的。設備還必須滿足對應的發射標準 IEC 61000-6-4 的要求。

5、性能判據的合理定義: 對于工業設備,其關鍵控制和安全功能通常要求滿足最嚴格的性能判據A。這需要在產品設計和測試策劃階段就明確。

七、IEC 61000-6-2:2016總結

IEC 61000-6-2:2016 是為工業環境中使用的電氣電子設備設定的高標準通用抗擾度標準。它通過規定一系列嚴苛的抗擾度試驗等級,驗證設備在充滿挑戰的工業電磁環境下的生存能力和運行穩定性。雖然它已被新版取代,但其核心框架和嚴苛要求仍然是理解工業設備抗擾度設計的基礎。對于制造商而言,在設計和認證產品時,務必關注標準的最新有效版本,并確保同時滿足發射和抗擾度的完整要求,這是確保工業設備可靠性和實現全球市場準入的關鍵。

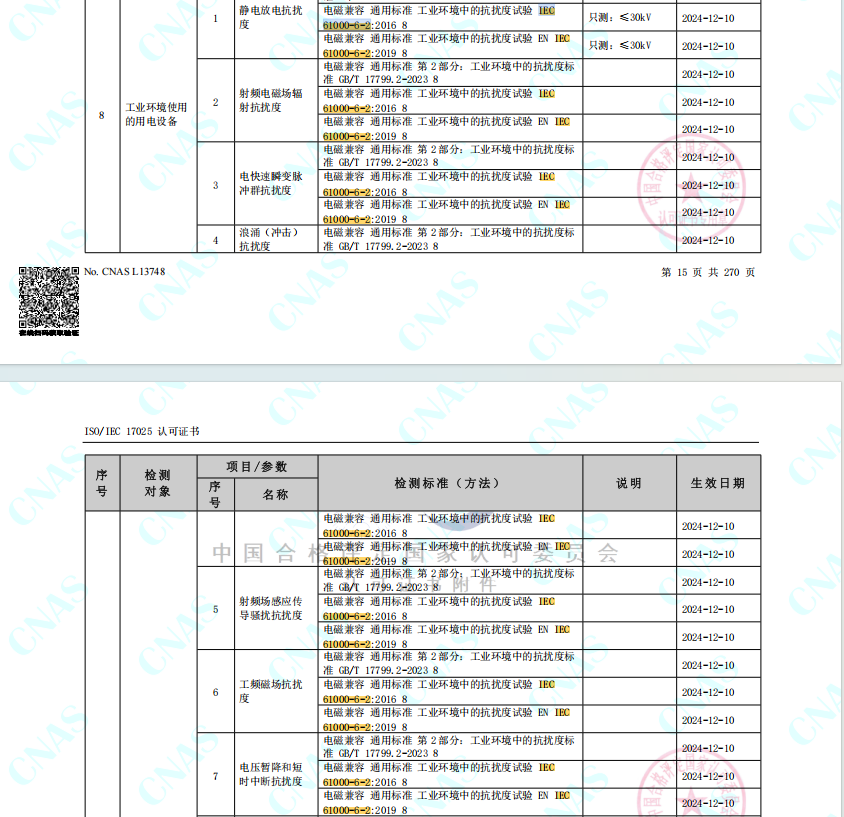

創京檢測IEC 61000-6-2:2016標準資質范圍
