一、EN 55032:2015標準基本信息

• 標準名稱: 多媒體設備的電磁兼容性 - 發射要求

• 標準號: EN 55032:2015

• 標準類型: 歐洲標準(協調標準)

• 發布日期: 2015年(含2017年修訂版A11:2020)

• 實施日期: 2017年3月5日(作為歐盟官方期刊引用的協調標準,替代EN 55013和EN 55022)

• 代替標準: EN 55013:2013(音視頻設備發射標準)和EN 55022:2010(信息技術設備發射標準)

• 歸口單位: 歐洲電工標準化委員會(CENELEC)

二、EN 55032:2015適用范圍與關鍵內容

• 適用范圍:
  本標準規定了多媒體設備(MME)的電磁騷擾發射限值和測量方法。
  多媒體設備定義: 指設計用于在一個或多個用戶處接收、處理、生成或播放視聽信息、信息和通信技術(ICT)信息,并可能包含相關無線電通信功能的設備。
  典型設備包括:

• 電視機、音響、機頂盒

• 電腦、顯示器、打印機

• 智能手機、平板電腦

• 網絡設備(路由器、交換機)

• 融合型設備(智能電視、游戲機)

• 關鍵內容:

• 輻射發射(從設備外殼和線纜輻射)

• 傳導發射(沿交流電源線、電信/網絡線、音頻/視頻線傳導)

• Class A限值: 適用于除住宅環境以外的商業、工業或電信中心環境。

• Class B限值: 適用于住宅環境,要求比Class A嚴格約10 dB,以保護廣播和通信接收質量。

1. 融合統一要求: 標準的核心目標是統一和簡化對融合了音視頻(AV)和信息技術(ICT)功能的多媒體設備的發射要求,結束了此類產品需要同時評估兩個不同標準的歷史。

2. 發射限值: 根據設備的使用環境和連接方式,規定了兩種主要的發射限值:

3. 端口與騷擾類型: 標準系統地規定了設備所有可能產生騷擾的端口的限值:

4. 測量方法: 詳細規定了在開放場地或電波暗室中進行輻射發射測試,以及使用人工電源網絡等進行傳導發射測試的具體步驟和布置。

三、EN 55032:2015配套與引用標準

EN 55032是一個完整的測試標準,其方法主要基于CISPR系列國際標準。

• 核心引用標準:

• CISPR 32:2015 多媒體設備的電磁兼容性 - 發射要求(對應的國際標準)

• CISPR 16-1系列 無線電騷擾和抗擾度測量設備和測量方法規范

• CISPR 16-2-3 輻射騷擾測量方法

• EN 55035:2017 多媒體設備的電磁兼容性 - 抗擾度要求(配套的抗擾度標準)

四、EN 55032:2015主要測試項目

根據標準要求,對多媒體設備的發射測試主要包括:

1. 輻射發射測試:

• 頻率范圍: 30 MHz 至 6 GHz(根據設備功能和最高內部時鐘頻率確定具體上限)。

• 測試場地: 開闊試驗場(OATS)或電波暗室(SAC)。

• 測量對象: 設備本身及其連接的線纜產生的電磁場強度。

2. 傳導發射測試:

• 適用于有電信/網絡接口的設備,測量其對稱模式和/或非對稱模式的傳導騷擾電壓或電流。

• 頻率范圍: 150 kHz 至 30 MHz。

• 使用設備: 人工電源網絡。

• 電源端傳導騷擾(端子電壓):

• 電信端口傳導騷擾:

五、EN 55032:2015重要性及應用

• 歐盟市場準入的強制性要求: EN 55032是歐盟《電磁兼容指令》(2014/30/EU)的協調標準。任何投放歐盟市場的多媒體設備都必須符合此標準,并加貼CE標志。

• 適應技術融合趨勢: 該標準解決了音視頻和信息技術產品功能日益融合帶來的標準適用性問題,為行業提供了清晰、統一的測試依據。

• 保護電磁環境: 通過限制設備的電磁騷擾發射,確保其不會對同一環境中的無線電接收(如廣播、電視、移動通信)以及其他敏感設備造成有害干擾。

• 全球通用的測試基礎: 作為CISPR 32的歐洲版,其實質內容與國際標準一致,為產品進入全球其他市場(如美國、中國、日本等)的EMC測試提供了共同的基礎。

六、EN 55032:2015實施中的注意事項

1. 正確的產品分類: 制造商必須準確判斷產品是否屬于“多媒體設備”,以及其主要使用環境(住宅或商業),以選擇正確的Class B或Class A限值。

2. 最惡劣工作模式的確定: 測試必須在設備能產生最大發射的工作模式下進行。對于多功能設備,這需要仔細評估和試驗。

3. 線纜與外圍設備的配置: 測試布置(如線纜類型、長度、布置方式、連接的外圍設備)必須嚴格按照標準要求,因為這些因素會顯著影響測試結果。

4. 與抗擾度標準的配套使用: 產品除了滿足EN 55032的發射要求,還必須滿足配套的抗擾度標準EN 55035的要求,才能被認定為完全符合EMC指令。

5. 標準的最新狀態: 需注意標準是否有修訂或勘誤。例如,EN 55032:2015已包含修訂版A11:2020,實施時應采用最新有效版本。

七、EN 55032:2015總結

EN 55032:2015是規范多媒體設備電磁騷擾發射的核心歐盟標準。它通過統一音視頻和信息技術設備的要求,成功應對了產品功能融合帶來的挑戰,為制造商提供了明確且高效的設計和測試目標。該標準的符合性是任何多媒體產品進入歐洲單一市場的法定前提,其嚴格的Class B限值(針對家用設備)對保護居民區電磁環境質量起到了至關重要的作用。理解和滿足EN 55032的要求,是現代消費電子和ICT產品開發過程中不可逾越的關鍵環節。

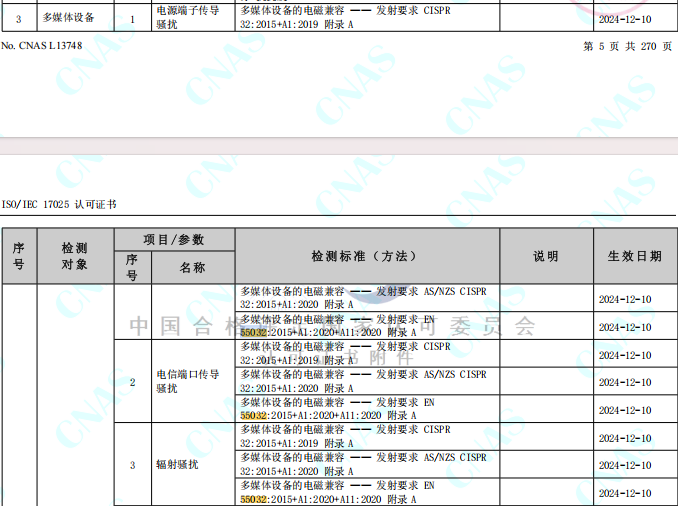

創京檢測EN 55032:2015標準資質范圍
