一、IEC 60601-2-40: 2016標準基本信息

• 標準名稱: 醫用電氣設備 - 第2-40部分:肌電及誘發反應設備的基本安全和基本性能專用要求

• 標準號: IEC 60601-2-40:2016

• 發布機構: 國際電工委員會

• 發布日期: 2016年

• 實施狀態: 現行有效(需注意是否有后續修訂)

• 標準性質: 國際標準

• 關系說明: 本標準是 IEC 60601-1《醫用電氣設備 第1部分:基本安全和基本性能的通用要求》的專用標準。任何肌電及誘發反應設備的設計和檢驗都必須同時滿足通用標準和本專用標準的要求。

二、IEC 60601-2-40: 2016適用范圍與關鍵內容

• 適用范圍:

• 肌電圖機:用于記錄和顯示肌肉的細胞電活動。

• 誘發反應設備:用于對感覺器官施加刺激,并記錄和顯示由此在中樞神經系統產生的電響應(如聽覺腦干反應ABR、視覺誘發電位VEP、體感誘發電位SEP)。

• 本標準適用于肌電圖機和誘發反應設備。

• 涵蓋在醫療機構中由專業人員使用的設備。

• 關鍵內容概述:

• 本標準是一個綜合性安全與性能標準,核心目標是確保這類高靈敏度生物電信號測量設備在提供準確、可靠的診斷信息的同時,絕對保證患者安全。

• 它重點關注由設備測量不準確、電擊風險以及刺激器輸出失控等導致的診斷錯誤和患者傷害風險。

三、IEC 60601-2-40: 2016配套與引用標準

• 上級與核心配套標準:

• IEC 60601-1 (GB 9706.1): 醫用電氣設備 第1部分:基本安全和基本性能的通用要求。這是必須遵守的根基。

• IEC 60601-1-2 (GB 9706.102): 醫用電氣設備 第1-2部分:基本安全和基本性能的通用要求 并列標準:電磁騷擾 要求和試驗。

• 引用標準:

• 可能引用到與電極、神經刺激器(如果設備包含)相關的標準。

四、IEC 60601-2-40: 2016主要技術內容與要求

1. 信號記錄通道的性能要求:

• 輸入阻抗: 必須足夠高(通常>100 MΩ),以避免對微弱的生物電信號(微伏級)造成衰減。

• 噪聲電平: 設備自身的輸入噪聲必須極低,確保不會淹沒微小的生理信號(如誘發電位)。

• 共模抑制比: 必須非常高(通常>100 dB),以有效抑制來自環境的共模干擾(如工頻干擾)。

• 頻率響應與增益準確性: 確保生物信號的不同頻率成分能被準確放大和記錄。

2. 電擊防護風險:

• 患者漏電流: 由于設備通過電極與患者直接連接至心臟(如用于術中監護的誘發電位)或頭部,對患者漏電流的要求極為嚴格,必須是CF型設備,提供最高級別的電擊防護。

• 除顫防護: 設備必須能夠承受在患者身上使用除顫器時產生的高壓電擊,而不損壞自身并對操作者構成危險。

3. 刺激器輸出安全(如設備包含):

• 輸出能量限制: 刺激脈沖的電荷量必須被限制在安全范圍內,防止對神經和組織造成損傷。

• 隔離輸出: 刺激器輸出必須與電源和信號記錄部分充分隔離。

• 防誤操作: 必須有措施防止刺激參數被意外設置為危險值。

• 許多誘發反應設備集成了電刺激器(如用于體感誘發電位)。對此,標準有嚴格規定:

4. 報警與安全系統:

• 設備應對電極阻抗異常、信號飽和、系統故障等狀況提供明確的報警。

五、IEC 60601-2-40: 2016重要性及應用

• 重要性:

• 確保診斷的準確性: 設備極低的噪聲和高共模抑制比是檢測微弱誘發電位信號的前提,其性能直接關系到神經系統疾病(如多發性硬化、周圍神經病變)的診斷正確性。

• 保障患者生命安全: 嚴格的CF型漏電流要求和除顫防護,直接防止了在連接眾多電極的情況下發生致命性電擊的風險,特別是在手術室等復雜電磁環境中。

• 控制刺激風險: 對集成刺激器輸出的能量限制,防止了電刺激對神經和組織造成不可逆的損傷。

• 全球市場準入: 是產品在歐盟、美國、中國等全球主要市場上市必須符合的核心標準。

• 應用場景:

• 肌電及誘發電位設備制造商的研發、設計與型式檢驗。

• 第三方檢測機構的產品注冊檢驗和國際認證。

• 國家藥品監督管理部門的上市前審評。

• 醫療機構神經內科、神經外科、骨科及康復科對設備的采購驗收。

六、IEC 60601-2-40: 2016實施中的注意事項

1. 風險管理的核心地位: 制造商必須建立一個完整的風險管理過程,系統性地識別所有可預見的危害(如放大器飽和導致信號失真、刺激器輸出超限、高頻手術設備干擾等),并采取有效措施。

2. 基本性能的界定: 制造商需明確定義設備的基本性能,通常包括信號記錄的準確性、靈敏度以及刺激器輸出的安全性,因為這些功能的失效會導致誤診或傷害的不可接受風險。

3. 電磁兼容性的挑戰: 這類高靈敏度設備極易受高頻手術設備、無線電等干擾。設計時必須采取強有力的EMC措施,并通過嚴格測試。

4. 可用性工程: 設備操作復雜,參數設置繁多。良好的用戶界面設計和清晰的標簽對于防止操作錯誤至關重要。

七、IEC 60601-2-40: 2016總結

IEC 60601-2-40:2016 是確保肌電及誘發反應設備安全有效的權威國際標準。它通過規定極其嚴格的電生理信號記錄性能和最高等級的電擊防護措施,為神經肌肉疾病的精準診斷構筑了堅實的技術基礎。該標準特別強調了在記錄微弱信號的同時保障患者絕對安全的雙重目標,體現了對高風險、高靈敏度醫用電氣設備的全面監管要求。符合本標準是此類設備能夠可靠服務于臨床診斷并合法進入全球市場的關鍵所在。

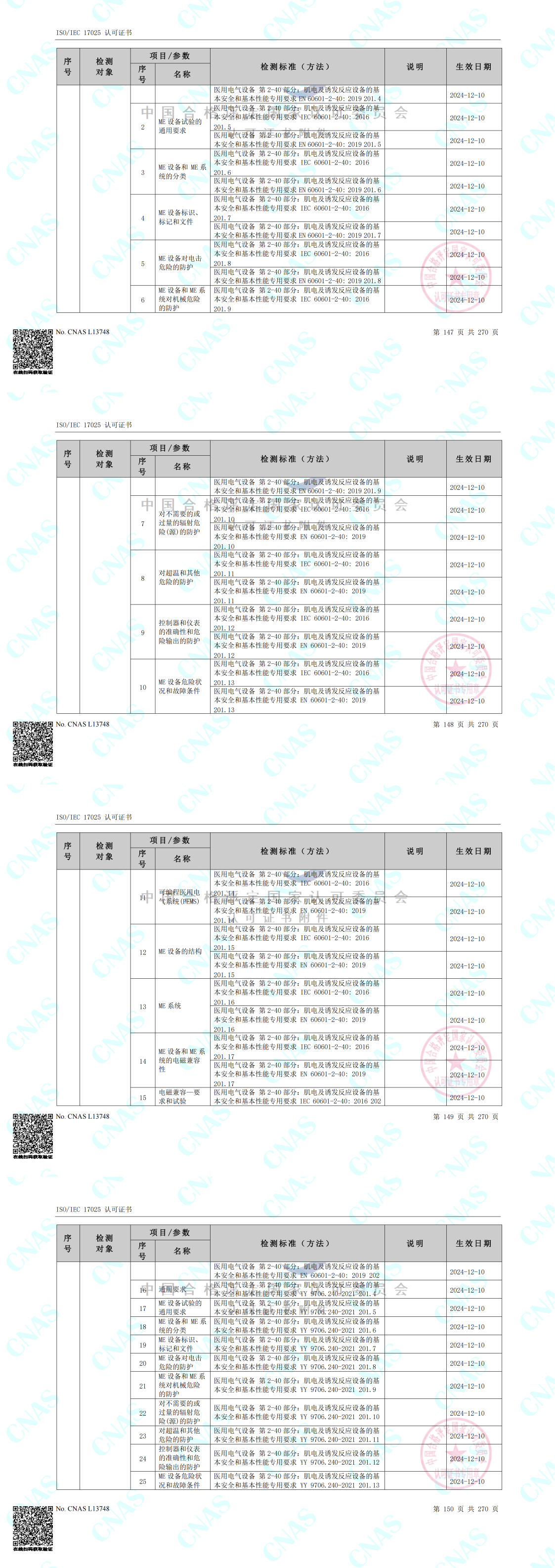

五、創京檢測IEC 60601-2-40: 2016標準資質范圍
