一、IEC 62236-4:2018標準基本信息

• 標準名稱: 軌道交通 電磁兼容 第4部分:信號和電信設備的發射與抗擾度

• 標準號: IEC 62236-4:2018

• 發布機構: 國際電工委員會

• 發布日期: 2018年

• 實施狀態: 現行有效

• 標準性質: 國際標準

• 標準系列: 本標準是 IEC 62236(對應歐洲標準 EN 50121)系列標準的一部分,該系列全面覆蓋了軌道交通整個系統的電磁兼容性。

二、IEC 62236-4:2018適用范圍與關鍵內容

• 適用范圍:

• 信號設備: 列車自動控制系統、聯鎖系統、軌道電路、信號機、計軸設備。

• 電信設備: 調度通信系統、無線列調、乘客信息系統、閉路電視、廣播系統、數據傳輸設備。

• 本標準適用于軌道交通領域的信號和電信設備及其子系統。

• 涵蓋的設備包括但不限于:

• 包括安裝在控制中心、軌道旁、車站和車輛上的固定式設備。

• 關鍵內容概述:

• 本標準是一個產品類電磁兼容性(EMC)標準。其核心目標是確保信號和電信設備在復雜的軌道交通電磁環境中能夠無干擾地工作(抗擾度),并且自身不產生過量的電磁騷擾(發射),從而保障整個軌道交通系統運行的安全、可靠和高效。

三、IEC 62236-4:2018配套與引用標準

• 核心配套標準:

• IEC 62236-1: 軌道交通 電磁兼容 第1部分:總論

• IEC 62236-2: 軌道交通 電磁兼容 第2部分:整個鐵路系統對外界的發射

• IEC 62236-3-1: 軌道交通 電磁兼容 第3-1部分:機車車輛 列車和完整的車輛

• IEC 62236-3-2: 軌道交通 電磁兼容 第3-2部分:機車車輛 設備

• IEC 62236-5: 軌道交通 電磁兼容 第5部分:地面供電裝置和設備的發射與抗擾度

• 整個系列標準共同構成了一個完整的軌道交通EMC評估框架。

• 引用標準:

• IEC 61000-4-2: 靜電放電抗擾度試驗

• IEC 61000-4-3: 射頻電磁場輻射抗擾度試驗

• IEC 61000-4-4: 電快速瞬變脈沖群抗擾度試驗

• IEC 61000-4-5: 浪涌抗擾度試驗

• CISPR 系列標準(用于發射測試)

• 引用了大量基礎的EMC測試標準,例如:

四、IEC 62236-4:2018主要技術內容與要求

1、抗擾度要求:

射頻電磁場抗擾度: 抵抗來自電臺、手機等無線發射器的干擾。

脈沖磁場抗擾度: 抵抗由牽引電流短路、雷擊等產生的強脈沖磁場。

浪涌抗擾度: 抵抗由開關操作、雷擊感應等在電源線和信號線上產生的高能量瞬態過電壓。

電快速瞬變脈沖群抗擾度: 抵抗由繼電器、接觸器動作等產生的一系列快速瞬變脈沖。

靜電放電抗擾度: 抵抗操作人員接觸設備時產生的靜電放電。

工頻磁場抗擾度: 抵抗由牽引電流等產生的強工頻磁場。

設備必須能夠承受軌道交通環境中特有的嚴酷電磁騷擾而不降低性能。測試項目包括:

2、發射要求:

傳導騷擾發射: 測量從設備電源端口和信號端口傳出的騷擾。

輻射騷擾發射: 測量設備通過空間輻射的騷擾。

設備自身產生的電磁騷擾不得超過規定的限值,以確保不會干擾其他敏感的列車運行設備。

3、性能判據：標準定義了設備在抗擾度測試期間的性能等級。對于安全相關的信號設備,通常要求最嚴格的判據,即性能判據A:在測試期間和之后,設備應按規定持續正常性能,不允許有任何性能降級或功能喪失。

五、IEC 62236-4:2018重要性及應用

1、重要性:

直接關乎行車安全: 信號和電信系統是軌道交通的“神經中樞”和“大腦”。其EMC性能失效可能導致信號誤碼、通信中斷、系統誤動或拒動,進而引發運營混亂甚至安全事故。

確保系統可靠性: 軌道交通電磁環境極其復雜(存在大功率牽引系統、頻繁開關操作),高標準的EMC要求是保證系統7x24小時不間斷可靠運行的基礎。

全球市場準入: 該系列標準(尤其是作為歐洲標準的EN 50121系列)是產品進入歐洲及全球大多數軌道交通市場必須滿足的強制性要求。

系統集成與互操作性保障: 統一的EMC標準確保了不同供應商提供的設備能夠在同一系統中兼容工作。

2、應用場景:

信號和電信設備制造商的研發、設計與型式試驗。

第三方檢測認證機構進行產品的EMC符合性評估和認證。

業主和系統集成商在招標和驗收時的技術依據。

六、IEC 62236-4:2018實施中的注意事項

1、測試的嚴酷等級: 軌道交通設備的EMC測試等級通常遠高于普通工業或商業設備,以應對其實際運行中更為惡劣的電磁環境。

2、端口與電纜處理: 標準要求對設備的所有端口(電源、通信、控制、接地等)及其連接電纜進行測試,因為電纜是接收和輻射干擾的主要途徑。

3、安裝條件的影響: 設備最終的EMC性能可能受到機柜、布線、接地等安裝條件的影響。制造商需在技術文件中明確安裝要求。

4、風險管理與功能安全: 對于涉及安全功能的設備,其EMC性能必須作為功能安全(如遵循EN 50126/8/9系列標準)評估的一部分,確保電磁干擾不會導致危險側失效。

七、IEC 62236-4:2018總結

IEC 62236-4:2018 是保障軌道交通信號和電信系統電磁兼容性的基石標準。它通過規定極高的抗擾度和嚴格的發射限值,確保了這些關鍵系統在充滿挑戰的電磁環境中能夠免疫于干擾并潔身自好。該標準的符合性不僅是產品進入市場的通行證,更是構建安全、可靠、高效的現代軌道交通網絡不可或缺的技術支柱。對于設備供應商、系統集成商和業主而言,深入理解和嚴格執行本標準是確保整個軌道交通系統生命線暢通無阻的關鍵。

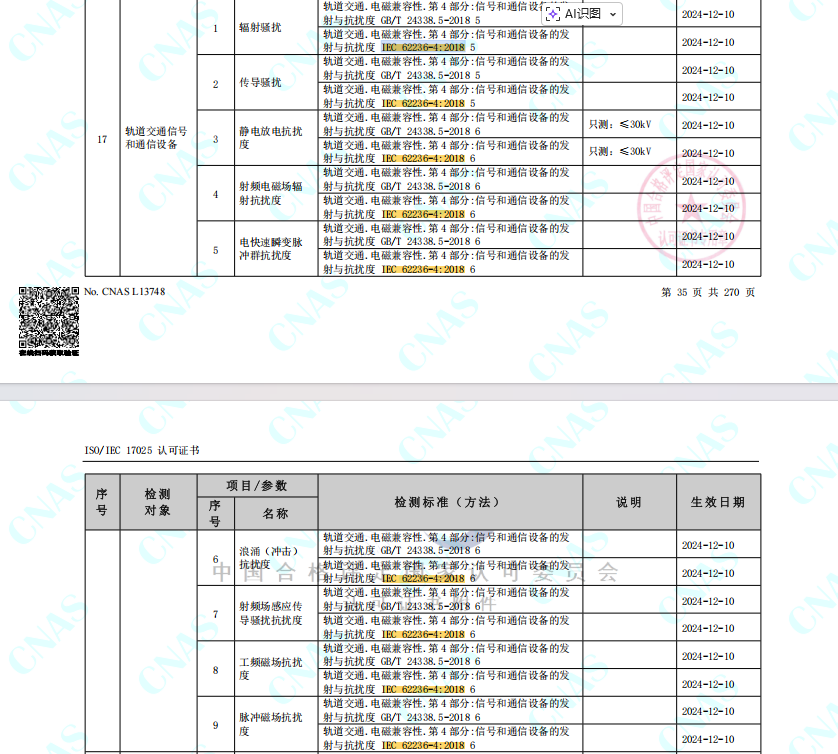

創京檢測IEC 62236-4:2018標準資質范圍
