一、IEC 60533: 2015標準基本信息

• 標準名稱: 船舶電氣與電子設備 電磁兼容性

• 標準號: IEC 60533:2015

• 標準類型: 國際電工委員會標準

• 發布日期: 2015年

• 實施日期: 2015年發布后即生效

• 代替標準: IEC 60533:1999

• 歸口單位: 國際電工委員會 船舶與移動式及固定式近海設施電氣設備技術委員會(IEC/TC 18)

二、IEC 60533: 2015適用范圍與關鍵內容

• 適用范圍:
  本標準規定了船舶和海上設施(如鉆井平臺)的電氣與電子設備的電磁兼容性(EMC)要求。它涵蓋了設備(裝置)和系統級別的EMC,旨在確保所有船載設備在復雜的船舶電磁環境中能兼容工作。
  適用對象: 適用于所有類型的船舶,從商用貨輪到海軍艦艇,以及其上的所有電氣電子設備,如導航、通信、推進控制、動力管理系統等。

• 關鍵內容:

• 設備級: 規定了單個設備應滿足的發射和抗擾度限值。

• 系統級: 提供了系統安裝和集成的EMC指導,如電纜布線、接地、屏蔽和分區管理,這是實現整船EMC的關鍵。

• 高功率發射機: 雷達、無線電通信設備。

• 大功率負載的開關: 推進系統、甲板機械(起重機、絞車)的啟動和停止。

• 脈沖負載: 聲納、脈沖導航設備。

• 1、獨特的船舶電磁環境: 標準重點關注船舶特有的嚴酷電磁環境,包括:

• 2、設備與系統兩級要求:

• 3、嚴酷的抗擾度要求: 考慮到船舶上存在大功率射頻源,標準對射頻電磁場的抗擾度要求非常高,測試頻率范圍和場強等級都遠超一般工業標準。

• 4、發射控制: 嚴格限制設備產生的傳導和輻射發射,以防止干擾船上敏感的接收設備(如GPS、無線電接收機)。

三、IEC 60533: 2015配套與引用標準

IEC 60533是一個綜合性標準,引用了大量基礎的EMC標準來構建其完整的要求體系。

• 主要引用標準:

• IEC 60092 系列 船舶電氣裝置

• IEC 61000-4-3 射頻電磁場輻射抗擾度試驗

• IEC 61000-4-4 電快速瞬變脈沖群抗擾度試驗

• IEC 61000-4-5 浪涌(沖擊)抗擾度試驗

• IEC 61000-4-6 對射頻場感應的傳導騷擾抗擾度

• IEC 61000-4-8 工頻磁場抗擾度試驗

• IEC 61000-4-9 脈沖磁場抗擾度試驗

• CISPR 16 系列 無線電騷擾和抗擾度測量設備和方法

• CISPR 32 多媒體設備的電磁兼容性 - 發射要求

四、IEC 60533: 2015主要測試項目

根據標準要求,對船載設備的EMC測試是全面且嚴苛的。

五、IEC 60533: 2015重要性及應用

1、保障船舶航行安全: 確保關鍵設備(如導航、推進控制、通信系統)在強電磁干擾下不失效或性能降級,防止發生碰撞、擱淺等嚴重事故。

2、確保任務系統有效性: 對于軍用或特種船舶,EMC是保證雷達、武器系統、電子戰系統等有效工作的前提。

3、國際海事合規的基石: 該標準是國際海事組織(IMO)相關規范和各船級社(如DNV GL, ABS, LR, CCS)入級認證的核心依據,是船舶和設備設計造必須遵循的強制性要求。

4、指導船舶設計與集成: 不僅為設備制造商提供要求,也為船廠和系統集成商提供了實現整船EMC的系統級工程指導。

六、IEC 60533: 2015實施中的注意事項

1、“設計之初”原則: EMC必須在船舶和設備的設計初期就納入考慮,而不是事后補救。包括正確的接地策略、電纜分類和布線、屏蔽設計等。

2、系統集成是關鍵: 即使單個設備合格,不正確的系統安裝(如敏感電纜與動力電纜并行敷設)也會導致整船EMC失敗。必須嚴格遵守標準中的安裝實踐指南。

3、風險管理與測試結合: 對于安全關鍵系統,需要進行EMC風險評估,并可能需要進行更嚴格的測試或分析,以證明在潛在的干擾場景下功能安全不受影響。

4、認證與船級社要求: 制造商和船廠需要與目標船級社密切溝通,因為各船級社可能會在IEC 60533的基礎上提出額外的或更具體的要求。

七、IEC 60533: 2015總結

IEC 60533:2015是船舶電氣電子領域最核心的EMC標準。它針對極其復雜和嚴酷的船舶電磁環境,為設備制造商和船舶集成商提供了一套從設備級到系統級的完整電磁兼容性要求與指導。該標準的符合性,是保障船舶航行安全、任務有效性和獲得國際海事認證不可或缺的條件,對整個海事工業具有強制性的指導意義。

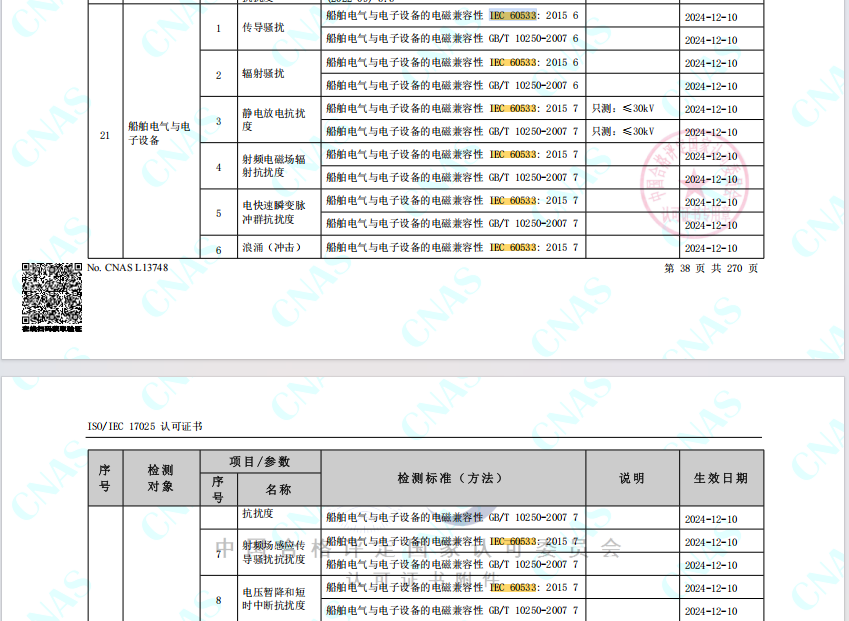

創京檢測IEC 60533: 2015標準資質范圍
