一、IEC 60601-2-5:2009標準概述

• 標準全稱: IEC 60601-2-5:2009 - Medical electrical equipment - Part 2-5: Particular requirements for the basic safety and essential performance of ultrasonic physiotherapy equipment

• 中文名稱: 醫用電氣設備 - 第2-5部分:超聲理療設備的基本安全和基本性能專用要求

• 核心定位: 它是通用標準 IEC 60601-1(醫用電氣設備的基本安全和基本性能通用要求)的 “專用標準”。

核心關系:
IEC 60601-1 (通用要求) + IEC 60601-2-5 (專用要求) = 超聲理療設備的完整安全標準

這意味著,要完全符合要求,設備必須同時滿足通用標準和此專用標準的規定。當專用標準的要求與通用標準不一致時,以專用標準(即IEC 60601-2-5)的要求為準。

二、IEC 60601-2-5:2009標準的目的和適用范圍

• 目的: 確保超聲理療設備在正常使用和單一故障狀態下,對患者、操作者及周圍環境都是安全的。它重點關注由超聲波能量本身可能帶來的獨特風險。

• 適用范圍: 適用于頻率在0.5 MHz至5 MHz范圍內,用于通過超聲波產生熱效應或非熱效應(如機械效應)進行理療的設備。這通常包括我們在醫院康復科、理療診所常見的臺式超聲治療儀。

三、IEC 60601-2-5:2009關鍵技術要求詳解(與通用標準60601-1的主要區別和補充)

IEC 60601-2-5 的核心在于對超聲波輸出性能的精確控制和測量,主要圍繞以下幾個方面:

1. 輸出特性的測量和限制

這是該標準最核心的部分,因為它直接關系到治療的有效性和安全性。

• 有效輻射面積: 定義了治療頭發出超聲波的有效區域,這是計算其他參數的基礎。

• 聲功率: 設備輸出的總聲功率。標準要求制造商必須明確標示額定輸出功率。

• 波束不均勻系數: 這是衡量超聲波能量在聲場中分布均勻程度的指標。如果能量分布不均,可能導致局部熱點,造成組織損傷。標準對此有嚴格的限制,以確保能量分布盡可能均勻。

• 有效聲強: 分為空間平均時間平均聲強 和空間峰值時間平均聲強。標準要求設備必須明確標示這些聲強值,以便操作者能準確設定治療劑量。

2. 對設備設計和標記的要求

• 治療頭的溫度: 標準限制了治療頭表面以及與患者接觸部分的溫度,防止燙傷。

• 輸出控制:

• 設備必須具有清晰、準確的輸出控制裝置(如功率調節旋鈕/按鍵)。

• 必須配備計時器,并在治療時間結束時能自動切斷超聲波輸出,防止過量照射。

• 如果設備有“脈沖模式”(非連續輸出),其占空比(脈沖導通時間與總周期的比值)必須被準確控制和顯示。

• 標記和指示:

• 治療頭上必須清晰、永久地標示其額定頻率和有效輻射面積。

• 設備控制面板上必須明確顯示當前設定的輸出模式(連續/脈沖)、輸出功率/聲強、治療時間等。

• 患者接觸: 確保治療頭與患者皮膚之間有合適的聲耦合劑(如超聲凝膠),以避免空氣間隙導致的高反射和能量損失,并防止治療頭過熱。

3. 基本性能和故障防護

• 基本性能: 對于超聲理療設備,其基本性能通常定義為 “輸出的聲功率和聲強的準確性” 。如果輸出值超出制造商聲稱的允差范圍,即被視為喪失了基本性能,這可能對患者造成風險(無效治療或過度治療)。

• 風險防護: 標準要求設備在發生單一故障時(如計時器失靈、控制電路故障),應有相應的保護措施,例如:

• 輸出不應超過最大設定值。

• 應有安全電路在檢測到異常時切斷輸出。

四、IEC 60601-2-5:2009與中國的標準對應關系

在中國,醫用電氣設備需要符合國家強制性標準。

• GB 9706.1-2020: 等同于IEC 60601-1:2012,是醫用電氣設備的通用安全標準,已強制實施。

• GB 9706.205-2020: 專用標準,等同于 IEC 60601-2-5:2009。其全稱為《醫用電氣設備 第2-5部分:超聲理療設備的基本安全和基本性能專用要求》。

因此,在中國市場銷售和使用的超聲理療設備,必須滿足GB 9706.1-2020和GB 9706.205-2020的要求。

五、IEC 60601-2-5:2009總結

IEC 60601-2-5:2009(以及對應的GB 9706.205-2020)是確保超聲理療設備安全有效的基石。 它通過一系列精確的物理量定義、測量方法和安全規定,重點管控了超聲波輸出能量的準確性、均勻性和可控性,從而最大限度地降低了治療過程中可能出現的風險,如燙傷、組織損傷或治療無效。

對于制造商、檢測機構和醫療機構來說,理解和遵守這個標準是至關重要的。

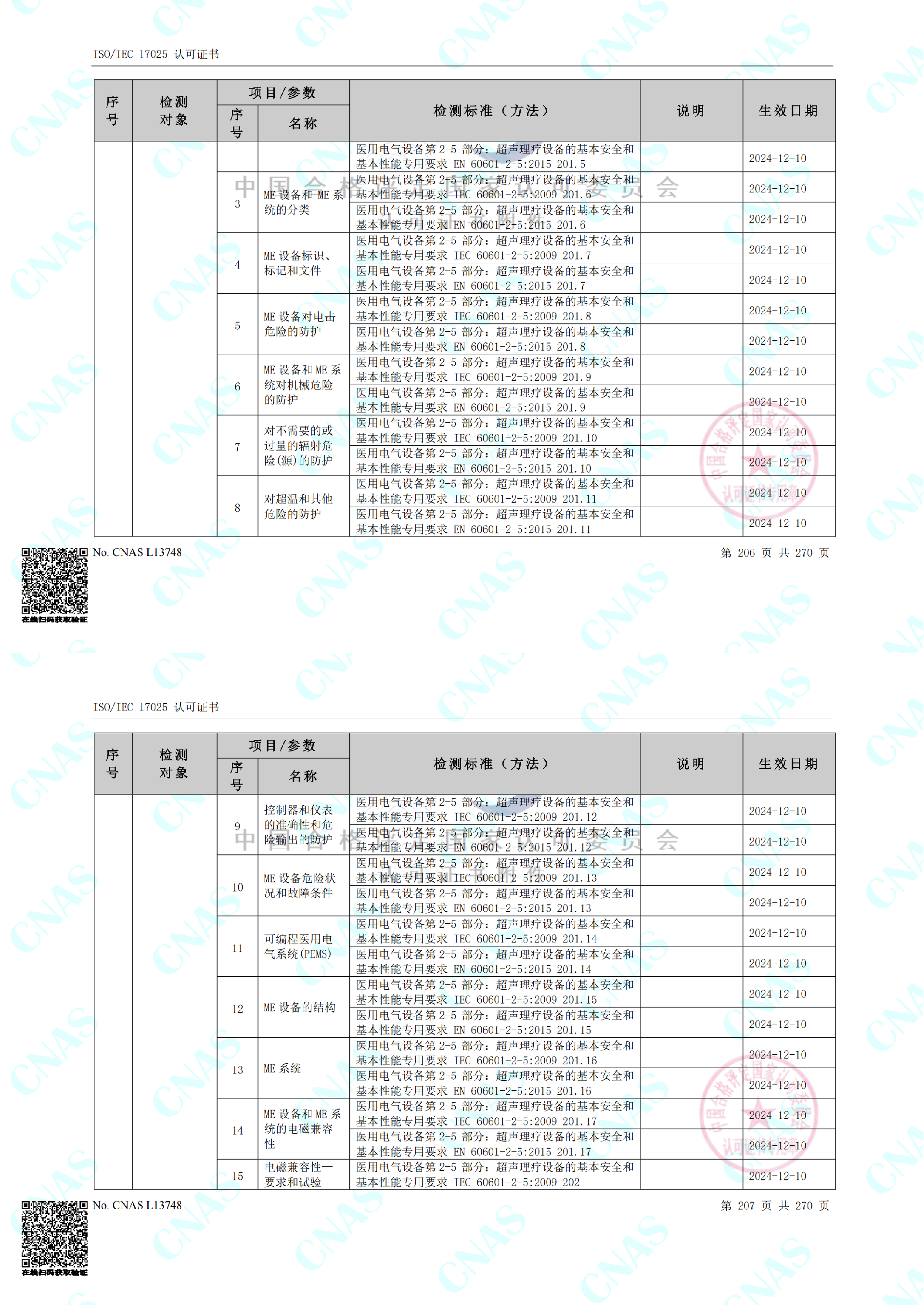

創京檢測IEC 60601-2-5:2009標準資質范圍
